ହାଡ଼ ଡେସିମିଟର ଏକ୍ସ-ରେ ଟ୍ୟୁବ୍ ବ୍ରାଣ୍ଡ Bx-1

ସଂକ୍ଷିପ୍ତ ବର୍ଣ୍ଣନା:

ପ୍ରକାର: ଷ୍ଟେସନ ଆନୋଡ୍ ଏକ୍ସ-ରେ ଟ୍ୟୁବ୍
ପ୍ରୟୋଗ: ବିଶେଷକରି ରେଡିଓଗ୍ରାଫି ପାଇଁ ହାଡ଼ ଘନତା ମିଟର ଏକ୍ସ-ରେ ସିଷ୍ଟମ ପାଇଁ ନିର୍ଦ୍ଦିଷ୍ଟ ପାଇଁ ଡିଜାଇନ୍ କରାଯାଇଛି।
ମଡେଲ: RT2-0.5-80
ବ୍ରାଣ୍ଡ ଏକ୍ସ-ରେ BX-1 ସହିତ ସମତୁଲ୍ୟ
ସମନ୍ୱିତ ଉଚ୍ଚ ଗୁଣବତ୍ତା ବିଶିଷ୍ଟ କାଚ ଟ୍ୟୁବ୍

ଆମକୁ ଇମେଲ୍ ପଠାନ୍ତୁ

ଉତ୍ପାଦ ବିବରଣୀ

ଦେୟ ଏବଂ ପଠାଣ ସର୍ତ୍ତାବଳୀ:

ଉତ୍ପାଦ ଟ୍ୟାଗ୍‌ଗୁଡ଼ିକ

ବର୍ଣ୍ଣନା

RT2-0.5-80 ସ୍ଥିର ଏକ୍ସ-ରେ ଟ୍ୟୁବ୍ ବିଶେଷ ଭାବରେ ହାଡ଼ ଘନତା ମିଟର ଏକ୍ସ-ରେ ସିଷ୍ଟମ ପାଇଁ ଉଦ୍ଦିଷ୍ଟ ଏବଂ ନାମମାତ୍ର ଟ୍ୟୁବ୍ ଭୋଲଟେଜ ସ୍ଥିର ବିଭାଜନ ସର୍କିଟ୍ ପାଇଁ ଉପଲବ୍ଧ।
RT2-0.5-80 ଟ୍ୟୁବ୍‌ର ଗୋଟିଏ ଫୋକସ୍ ଅଛି।
ଗ୍ଲାସ୍ ଡିଜାଇନ୍ ସହିତ ସମନ୍ୱିତ ଉଚ୍ଚମାନର ଟ୍ୟୁବ୍‌ରେ ଗୋଟିଏ ସୁପର ଇମ୍ପୋଡ୍ ଫୋକାଲ୍ ସ୍ପଟ୍ ଏବଂ ଇନଫୋର୍ସଡ୍ ଆନୋଡ୍ ଅଛି। ଉଚ୍ଚ ଆନୋଡ୍ ତାପ ସଂରକ୍ଷଣ କ୍ଷମତା ହାଡ଼ ଘନତା ମିଟର ଏକ୍ସ-ରେ ପ୍ରୟୋଗ ପାଇଁ ବିଭିନ୍ନ ପ୍ରକାରର ପ୍ରୟୋଗ ସୁନିଶ୍ଚିତ କରେ। ଏକ ସ୍ୱତନ୍ତ୍ର ଡିଜାଇନ୍ ହୋଇଥିବା ଆନୋଡ୍ ଏକ ଉଚ୍ଚ ତାପ ଅପଚୟ ହାରକୁ ସକ୍ଷମ କରେ ଯାହା ଅଧିକ ରୋଗୀ ଥ୍ରୁପୁଟ୍ ଏବଂ ଅଧିକ ଉତ୍ପାଦ ଜୀବନକୁ ନେଇଥାଏ। ସମଗ୍ର ଟ୍ୟୁବ୍ ଜୀବନ ମଧ୍ୟରେ ଏକ ସ୍ଥିର ଉଚ୍ଚ ଡୋଜ୍ ଉପଜ ଉଚ୍ଚ ଘନତା ଟଙ୍ଗଷ୍ଟନ୍ ଲକ୍ଷ୍ୟ ଦ୍ୱାରା ସୁନିଶ୍ଚିତ କରାଯାଏ। ବ୍ୟାପକ ବୈଷୟିକ ସହାୟତା ଦ୍ୱାରା ସିଷ୍ଟମ୍ ଉତ୍ପାଦଗୁଡ଼ିକରେ ସମନ୍ୱୟର ସହଜତାକୁ ସହଜ କରାଯାଏ।

ଆପ୍ଲିକେସନ୍‌ଗୁଡ଼ିକ

RT2-0.5-80 ସ୍ଥିର ଏକ୍ସ-ରେ ଟ୍ୟୁବ୍ ବିଶେଷ ଭାବରେ ହାଡ଼ ଘନତା ମିଟର ଏକ୍ସ-ରେ ସିଷ୍ଟମ ପାଇଁ ଉଦ୍ଦିଷ୍ଟ ଏବଂ ନାମମାତ୍ର ଟ୍ୟୁବ୍ ଭୋଲଟେଜ ସ୍ଥିର ବିଭାଜନ ସର୍କିଟ୍ ପାଇଁ ଉପଲବ୍ଧ।

ଯାନ୍ତ୍ରିକ ତଥ୍ୟ

ଏହି ଟ୍ୟୁବ୍ ବିଶେଷ ଭାବରେ ହାଡ଼ ଖଣିଜ ଘନତା ମିଟର ଏକ୍ସ-ରେ ସିଷ୍ଟମ୍ ୟୁନିଟ୍ ପାଇଁ ଡିଜାଇନ୍ କରାଯାଇଛି।

ନାମମାତ୍ର ଟ୍ୟୁବ୍ ଭୋଲଟେଜ (ସ୍ୱୟଂ-ସଂଶୋଧିତ) …………………….. …………………….. 95kV

(ନିରନ୍ତର ସମ୍ଭାବନା) …………………….. ………….. ………………………………………………………………80kV

ନାମମାତ୍ର ନଳୀ ବିଦ୍ୟୁତ୍ ପ୍ରବାହ ..............................................................................................2mA

Nominal Operating Condition………………………….…….....................80kV@2mA@2.4V

ନାମମାତ୍ର ଆନୋଡ୍ ଶୀତଳୀକରଣ ହାର …………………………………………………………………………160W

ଆନୋଡ୍ ତାପ ସଂରକ୍ଷଣ କ୍ଷମତା …………………………………………………………………………16kJ

Filament current………………………………………………………….….....1.95 A@2.4V±0.2V

ଫୋକାଲ୍ ସ୍ପଟ୍ ………………………………………………………………………… ୦.୫ (IEC60336/2005)

ଲକ୍ଷ୍ୟ କୋଣ………………………………………………………………………….……………………………….୧୨°

ପ୍ରଭାବଶାଳୀ ଏକ୍ସ-ରେ କୋନ୍ ବିମ୍ …………………………………………………………………………24°X90°

ଲକ୍ଷ୍ୟ ସାମଗ୍ରୀ …………………………………………………………………………............ଟଙ୍ଗଷ୍ଟେନ

କ୍ୟାଥୋଡ୍ ପ୍ରକାର ……………………………………………………………….ଟଙ୍ଗଷ୍ଟେନ୍ ଫିଲାମେଣ୍ଟ୍

ପରିମାପ ………………………………………….. …………୧୨୫ ମିମି ଲମ୍ବ ଏବଂ ୩୫ ମିମି ବ୍ୟାସ

ଓଜନ…………………………………………………………………………………….ପ୍ରାୟ ୧୪୫ ଗ୍ରାମ

ବିସ୍ତୃତ ପ୍ରତିଛବିଗୁଡିକ

KL32-0.5-80

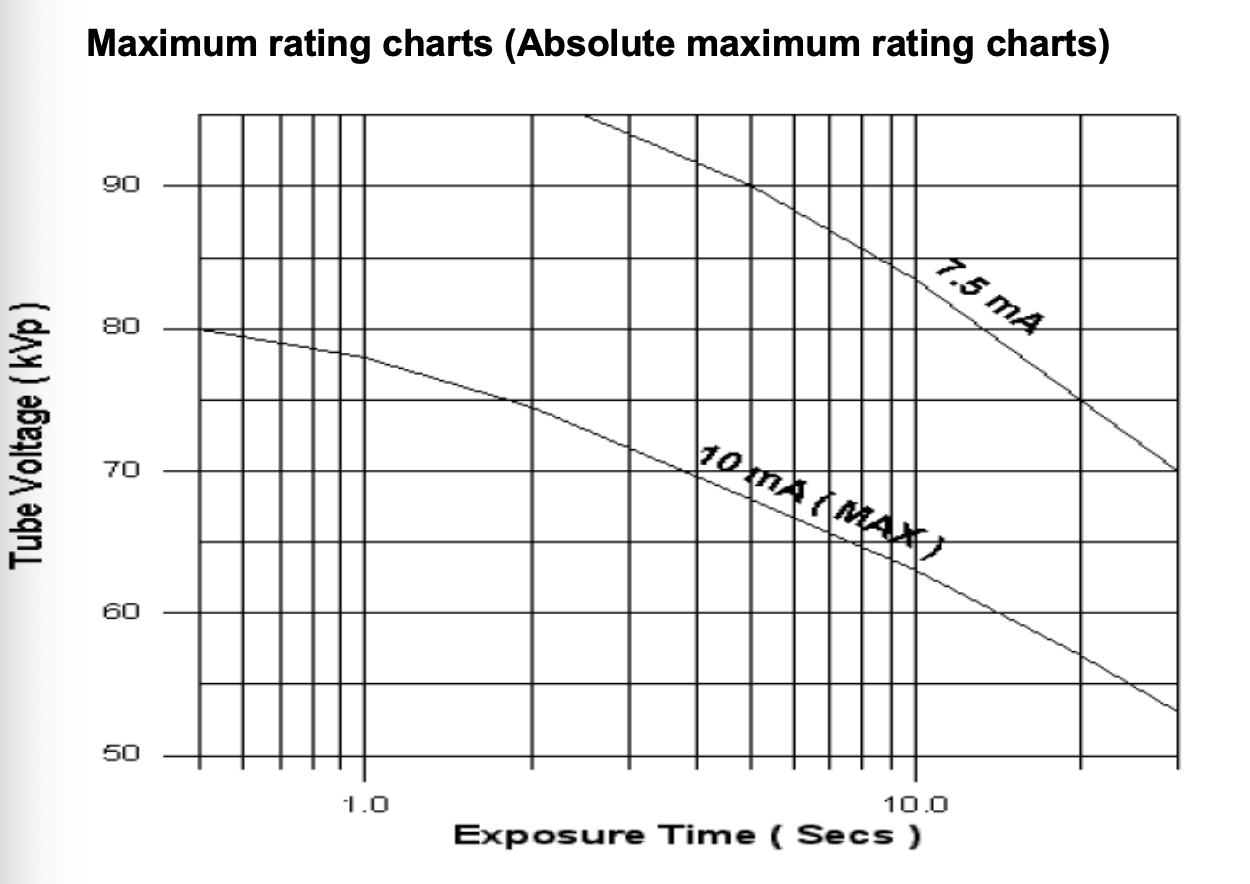

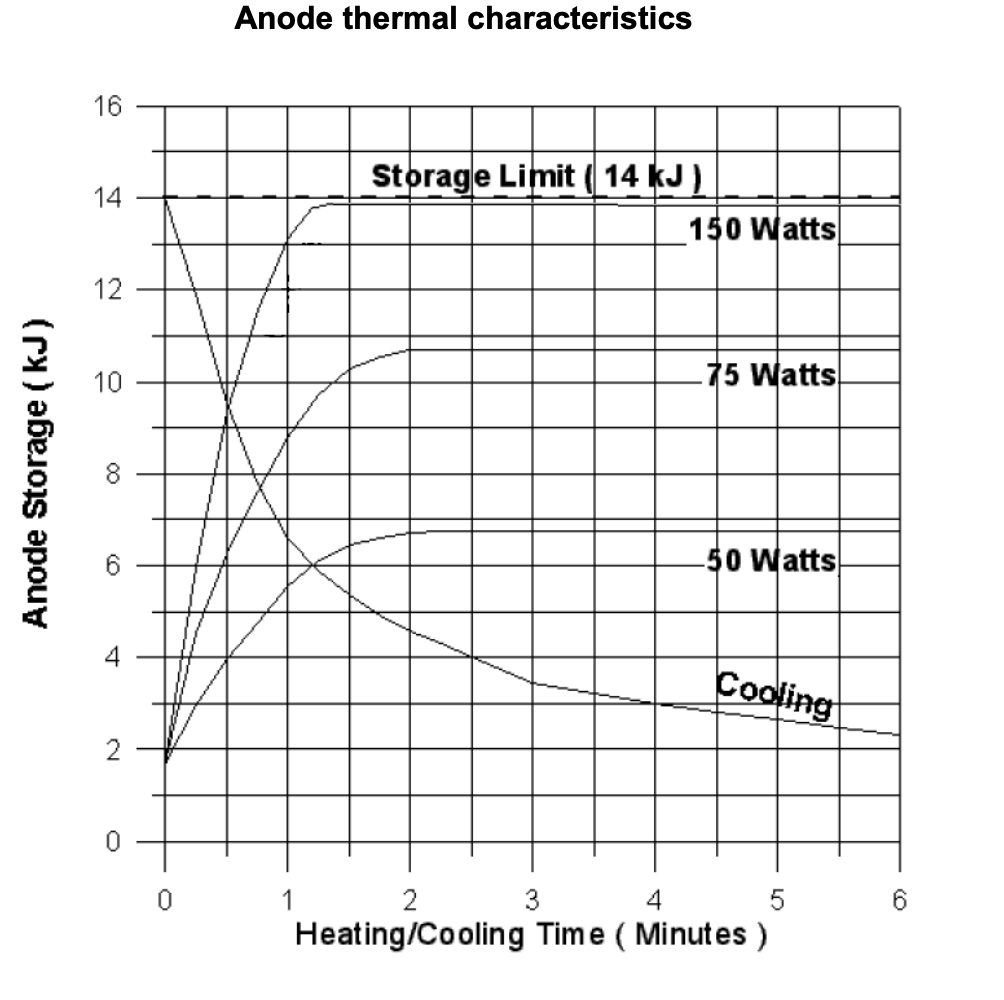

ବିସ୍ତୃତ ଚାର୍ଟ

ମସଲା ସମୟସୂଚୀ ବଜାୟ ରଖିବା
ବ୍ୟବହାର ପୂର୍ବରୁ, ତଳେ ଦିଆଯାଇଥିବା ସିଜନ୍ କାର୍ଯ୍ୟସୂଚୀ ଅନୁସାରେ ଟ୍ୟୁବକୁ ସିଜନ୍ କରନ୍ତୁ, ଯେତେବେଳ ପର୍ଯ୍ୟନ୍ତ
ଆବଶ୍ୟକୀୟ ଟ୍ୟୁବ୍ ଭୋଲଟେଜ ପ୍ରାପ୍ତ ହୋଇଛି। ଉଦାହରଣ ଦିଆଯାଇଛି - ନିର୍ମାତାଙ୍କ ଦ୍ୱାରା ସଂଶୋଧନ କରାଯିବା ଆବଶ୍ୟକ।
ଏବଂ ଅଂଶର ଡାଟା ସିଟରେ ଉଲ୍ଲେଖ କରାଯାଇଛି:
ନିଷ୍କ୍ରିୟ ଅବଧି (6 ମାସରୁ ଅଧିକ) ପାଇଁ ପ୍ରାରମ୍ଭିକ ଆସୁଥିବା ସିଜନିଂ ଏବଂ ସିଜନିଂ ସୂଚୀ
ସର୍କିଟ: DC (କେନ୍ଦ୍ର ଗ୍ରାଉଣ୍ଡେଡ୍)

ଯେତେବେଳେ ସିଜନିଂରେ ଟ୍ୟୁବ୍ କରେଣ୍ଟ ଅସ୍ଥିର ହୁଏ, ତୁରନ୍ତ ଟ୍ୟୁବ୍ ଭୋଲଟେଜ ବନ୍ଦ କରନ୍ତୁ ଏବଂ
5 ମିନିଟ୍ କିମ୍ବା ତା’ଠାରୁ ଅଧିକ ବ୍ୟବଧାନ ପରେ, ଟ୍ୟୁବ୍ ଭୋଲଟେଜକୁ ଧୀରେ ଧୀରେ ନିମ୍ନରୁ ବୃଦ୍ଧି କରନ୍ତୁ
ଟ୍ୟୁବ୍ କରେଣ୍ଟ ସ୍ଥିର ଅଛି କି ନାହିଁ ତାହା ନିଶ୍ଚିତ କରିବା ସମୟରେ ଭୋଲଟେଜ।
ଟ୍ୟୁବ୍ ୟୁନିଟର ସହଜ ଭୋଲଟେଜ୍ କାର୍ଯ୍ୟଦକ୍ଷତା ଏକ୍ସପୋଜର୍ ସମୟ ଏବଂ
ଅପରେସନ ସଂଖ୍ୟା ବୃଦ୍ଧି। ଏକ୍ସ-ରେ ଟ୍ୟୁବରେ ଦାଗ ପରି ପ୍ରଭାବ ଚିହ୍ନ ଦେଖାଯାଇପାରେ।
ସିଜନିଂ ସମୟରେ ସାମାନ୍ୟ ନିର୍ଗତ ହୋଇ ଲକ୍ଷ୍ୟ ପୃଷ୍ଠ। ଏହି ଘଟଣାଗୁଡ଼ିକ ଗୋଟିଏ
ସେହି ସମୟରେ ସହ୍ୟକାରୀ ଭୋଲଟେଜ କାର୍ଯ୍ୟଦକ୍ଷତା ପୁନରୁଦ୍ଧାର କରିବା ପାଇଁ ପ୍ରକ୍ରିୟା।
ତେଣୁ, ଯଦି ଏହା ପରବର୍ତ୍ତୀ ଋତୁର ସର୍ବାଧିକ ଟ୍ୟୁବ୍ ଭୋଲଟେଜରେ ସ୍ଥିର କାର୍ଯ୍ୟକ୍ଷମ ଥାଏ
ସେମାନଙ୍କ ପାଇଁ, ଟ୍ୟୁବ୍ ୟୁନିଟ୍ ଏହାର ବୈଦ୍ୟୁତିକ କାର୍ଯ୍ୟଦକ୍ଷତାରେ କୌଣସି ହସ୍ତକ୍ଷେପ ବିନା ବ୍ୟବହାର କରାଯାଇପାରିବ
ଯାହା ବ୍ୟବହାରରେ ଅଛି।
